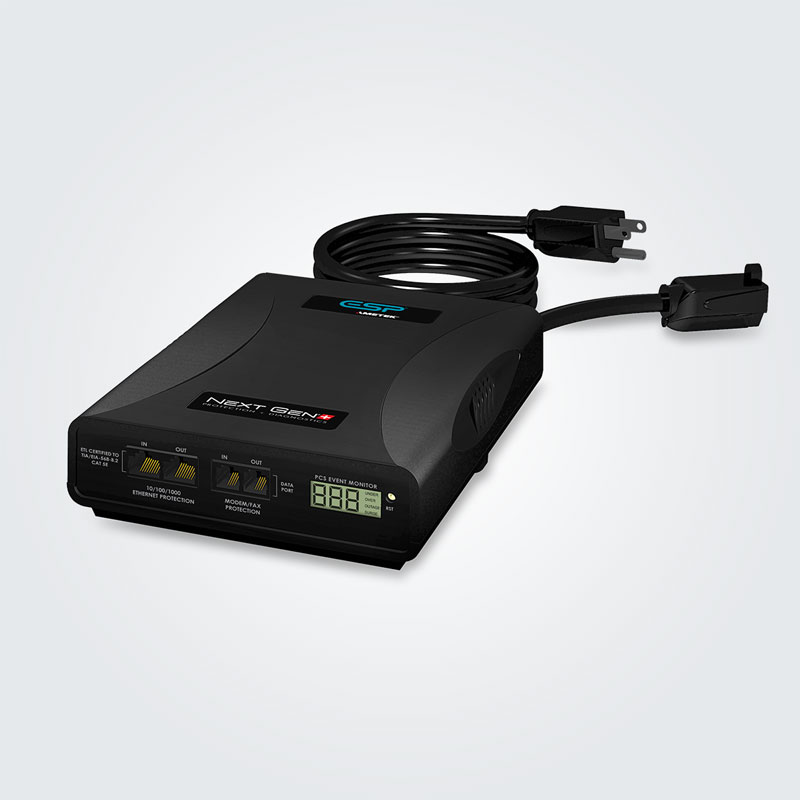

Modelos de 15/20 amperes
XG-PCS-15D (120 volts, 15 amperes)
XG-PCS-20D (120 volts, 20 amperes)
XG-PCS-20815D (208 volts, 15 amperes)
XG-PCS-20820D (208 volts, 20 amperes)
XG-PCS-IC-1 (cabo de interface, 1 cabo – vendido separadamente)
XG-PCS-IC-10 (chicote de interface, 10 cabos – vendido separadamente)
Físicas
Dimensões 6,125” L x 8,375” P x 2” A
Peso: 2,4 lb. (XG-PCS-15D / XG-PCS-20D), 2,6 lb. (XG-PCS-20815D / XG-PCS-20820D)
Faixa de temperatura: 5 °C a 35 °C
Faixa de umidade: 5% a 95% relativa Sem condensação
Elétricas
Capacidade de carga: 15/20 amperes a 120 volts (XG-PCS-15D / XG-PCS-20D), 15/20 amperes a 120/230 volts, fase dividida (XG-PCS-20815D / XG-PCS-20820D)
Nível de proteção de tensão: 330 V todos os modos (XG-PCS-15D / XG-PCS-20D), 500V L-G, 800V L-L (XG-PCS-20815D / XG-PCS-20820D)
Atenuação:
– Modo normal: >30 dB 80 kHz – 50 MHz
– Modo comum: >30 dB 70 kHz – 50 MHz (XG-PCS-15D / XG-PCS-20D),
>30 dB 200 kHz – 50 MHz (XG-PCS-20815D / XG-PCS-20820D)
Requisito de energia (sem carga): 4 watts
Desligamento por subtensão: Ajustável de 80 volts a 95 volts ou desativado.
– Restaura a 105 volts. (XG-PCS-15D, XG-PCS-20D) Ajustável de 140 volts a 170 volts ou desativado.
– Restaura a 190 volts. (XG-PCS-20815D/ XG-PCS-20820D)
Desligamento por sobretensão: Ajustável de 135 volts a 160 volts.
– Restaura a 130 volts. (XG-PCS-15D, XG-PCS-20D) Ajustável de 260 volts a 300 volts.
– Restaura a 250 volts. (XG-PCS-20815D/ XG-PCS-20820D)
Capacidade de memória interna: 60 eventos com registro de hora; 999 contagens de cada tipo de evento
Precisão do voltímetro: Tipo “leitura de pico”. A precisão típica do produto é de ±2% entre:
40 V e 180 V: (XG-PCS-15D/ XG-PCS-20D)
100V e 300V: (XG-PCS-20815D/ XG-PCS-20820D)
Precisão do registro de hora: ±2,5%
Tempo de resposta: 100 ms para sobretensão / 150 ms para sobtensão
Definição do evento Registro de subtensão: A tensão CA caiu abaixo de:
100 V (XG-PCS-15D/ XG-PCS-20D)
180 V (XG-PCS-20815D/ XG-PCS-20820D)
Definição do evento Registro de sobretensão: A tensão CA subiu acima de:
135V (XG-PCS-15D/ XG-PCS-20D)
260V (XG-PCS-20815D/ XG-PCS-20820D)
Definição do evento Falta de energia: A tensão CA caiu abaixo de 20 V.
Definição do evento Surto de energia: O filtro Next Gen PCS foi exposto a uma tensão transitória em um dos 3 modos possíveis (entre Fase e Neutro, entre Fase e Terra, entre Neutro e Terra) com uma amplitude de pico de 500 V* (XG-PCS-15D / XG- PCS-20D); 700 V* (XG-PCS-20815D / XG-PCS-20820D) ou superior e uma frequência de 20 kHz ou superior. *A amplitude do surto de tensão de 500 V/700 V aplica-se ao IEEE C62.41 Categoria B Impulso; amplitude do surte de tensão necessárias para a detecção de outros tipos de surtos podem variar.
Proteção de modem/fax: Protetor de surto individual para linha telefônica.
Protetor de Ethernet: Protetor de surto para rede Cat5e, ETL certificado para TIA/EIA-568-B.2.
Requisitos de computador
Requisitos de PC: Para usar com o software de diagnósticos Next Gen PCS. Processador Pentium 133 MHz (ou equivalente) ou superior, mínimo de 64 MB de RAM, mínimo de 10 MB de espaço livre no disco rígido, monitor de resolução VGA ou superior, teclado, mouse, leitor de CD ou DVD, resolução de tela mínima de 1024x768, Microsoft Windows 2000/XP/Vista/7.
Conformidade com as normas
Listagens da agência: ETL certificado para UL 1449 (3a. Edição), ETL certificado para TIA/EIA-568-B.2 Cat 5e, IC certificado
** Especificações sujeitas a alterações sem aviso prévio
** Todas as especificações listadas obtidas a uma temperatura ambiente de 25 °C
Modelos de 30 amperes
XG-PCS-L630 (208 volts, 30 amperes)
XG-PCS-630 (208 volts, 30 amperes)
XG-PCS-IC-1 (cabo de interface, 1 cabo – vendido separadamente)
XG-PCS-IC-10 (chicote de interface, 10 cabos – vendido separadamente)
Físicas
Dimensões 7,75” L x 4,5” P x 11,25” A
Peso: 10 lb.
Faixa de temperatura: 5 °C a 35 °C
Faixa de umidade: 5% a 95% relativa Sem condensação
Elétricas
Capacidade de carga: 30 amperes a 120/230 volts, fase dividida
Nível de proteção de tensão: 500 V L-G, 800 V L-L
Atenuação:
– Modo normal: >30 dB 80 kHz – 50 MHz
– Modo comum: >30 dB 200kHz – 50 MHz
Requisito de energia (sem carga): 4 watts
Desligamento por subtensão:
– Ajustável de 140 volts a 170 volts ou desativado.
– Restaura a 190 volts.
Desligamento por sobretensão:
– Ajustável de 260 volts a 300 volts.
– Restaura a 250 volts.
Capacidade de memória interna: 60 eventos com registro de hora; 999 contagens de cada tipo de evento
Precisão do voltímetro: Tipo “leitura de pico”. A precisão típica do produto é de ±2% entre:
100 V e 300 V
Precisão do registro de hora: ±2,5%
Tempo de resposta: 100 ms para sobretensão / 150 ms para sobtensão
Definição do evento Registro de subtensão: A tensão CA caiu abaixo de: 180 V
Definição do evento Registro de sobretensão: A tensão CA subiu acima de: 260V
Definição do evento Falta de energia: A tensão CA caiu abaixo de 20 V.
Definição do evento Surto de energia: O filtro Next Gen PCS foi exposto a uma tensão transitória em um dos 3 modos possíveis (entre Fase e Neutro, entre Fase e Terra, entre Neutro e Terra) com uma amplitude de pico de 700 volts* ou superior e uma frequência de 20 kHz ou superior.
*A amplitude do surto de tensão de 700 V aplica-se ao IEEE C62.41 Categoria B Impulso; amplitude do surte de tensão necessárias para a detecção de outros tipos de surtos podem variar.
Proteção de modem/fax: Protetor de surto individual para linha telefônica.
Protetor de Ethernet: Protetor de surto para rede Cat5e, ETL certificado para TIA/EIA-568-B.2.
Requisitos de computador
Requisitos de PC: Para usar com o software de diagnósticos Next Gen PCS. Processador Pentium 133 MHz (ou equivalente) ou superior, mínimo de 64 MB de RAM, mínimo de 10 MB de espaço livre no disco rígido, monitor de resolução VGA ou superior, teclado, mouse, leitor de CD ou DVD, resolução de tela mínima de 1024x768, Microsoft Windows 2000/XP/Vista/7.
Conformidade com as normas
Listagens da agência: Certificação ETL para UL 1449 (3a. Edição) – em processo, ETL certificado para TIA/EIA-568-B.2 Cat 5e, IC certificado
** Especificações sujeitas a alterações sem aviso prévio
** Todas as especificações listadas obtidas a uma temperatura ambiente de 25 °C
